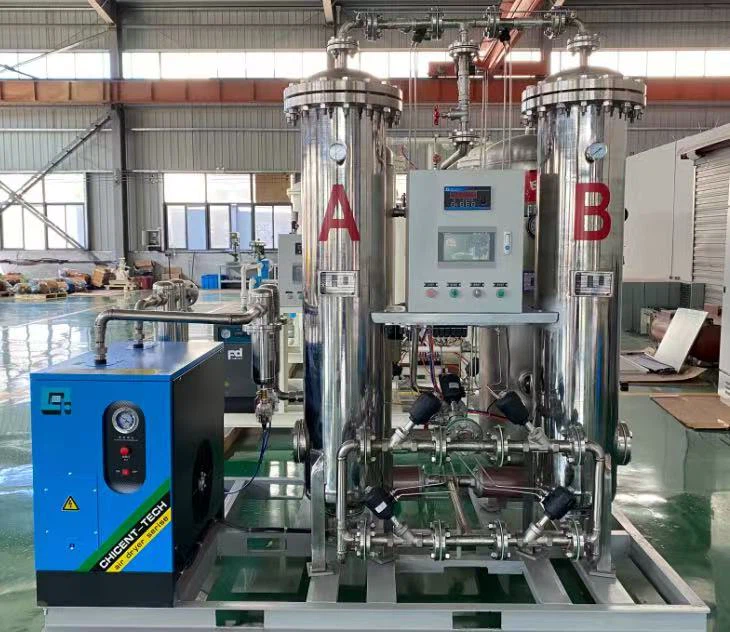

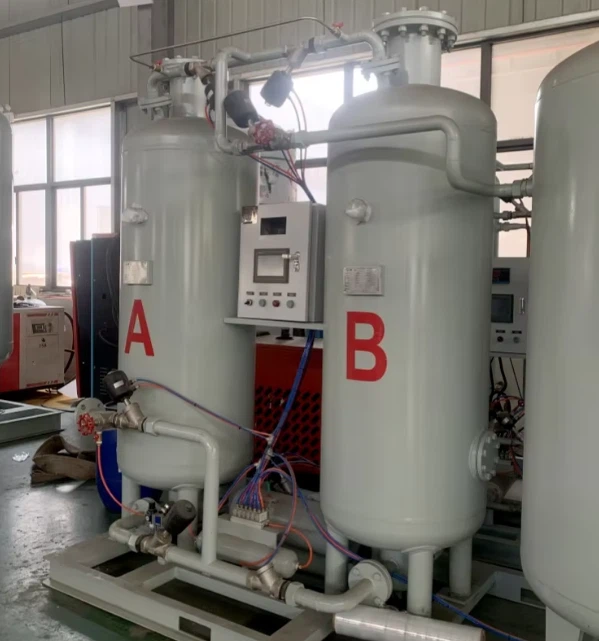

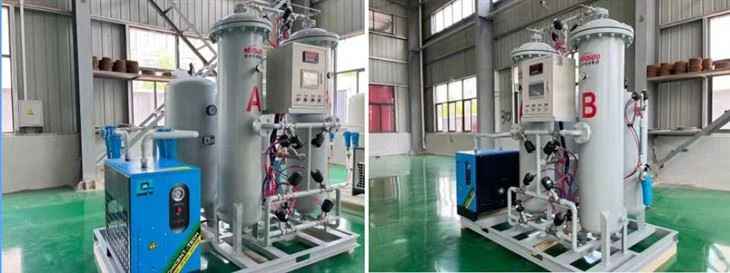

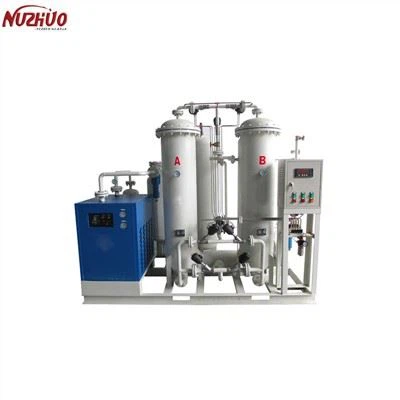

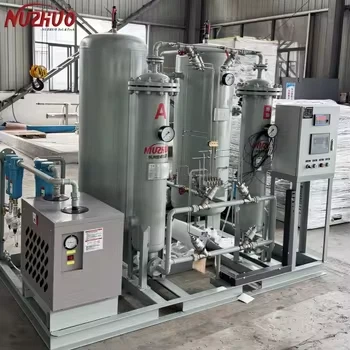

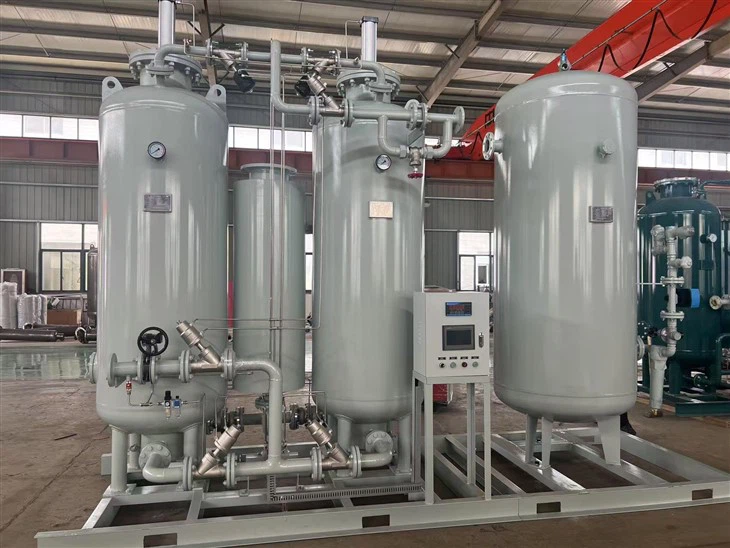

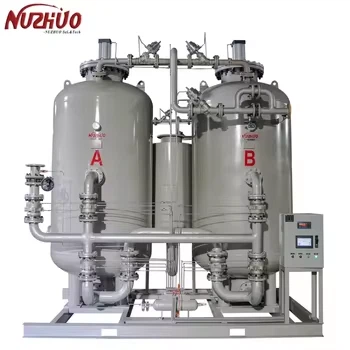

La génération d'azote PSA adopte le tamis moléculaire en carbone comme adsorbant dont la capacité d'adsorber l'oxygène est plus grande que l'azote adsorbant . Les deux adsorbers (A & B) adsrotant et régénérant alternative
Après le principe de l'adsorption de la balançoire de pression, le tamis moléculaire en carbone de haute qualité est utilisé comme adsorbant . sous une certaine pression, en raison de l'effet dynamique, le taux de diffusion d'oxygène et d'azote sur le tamis moléculaire carbone est différent . Les quantités . Les molécules d'azote sont enrichies en phase gazeuse pour atteindre la séparation de l'oxygène et de l'azote . puisque la capacité d'adsorption de la tamis moléculaire du carbone pour l'oxygène varie considérablement avec la pression, réduisant la pression peut adsorber la molécules d'oxygène adsorbée par le SIEVE MOLECULAIRE CARBON régénéré et réutilisé .Deux processus de la tour d'adsorption sont adoptés, l'un est pour l'adsorption et la production d'azote, et l'autre est pour la désorption et la régénération, les cycles alternés et la production continue d'azote de haute qualité .
Graphique de flux
Non
Partie principale
FONCTION
1
Compresseur d'air
L'air est utilisé comme matière première pour collecter et compresser l'air à 8 bar, (type à vis)
2
Séchoir réfrigéré
La configuration standard supprime l'humidité et les impuretés dans l'air, de sorte que le point de rosée de l'air atteint -20 (la configuration intermédiaire utilise un sèche-linge, et le point de rosée atteint -40;
3
Filtre de précision
A / T / C Filtre en trois étapes pour éliminer l'huile, la poussière et les impuretés .
4
Réservoir de tampon à air
Stockez de l'air pur et sec pour une adsorption ultérieure et une séparation de l'oxygène et de l'azote comme stockage de matières premières .
5

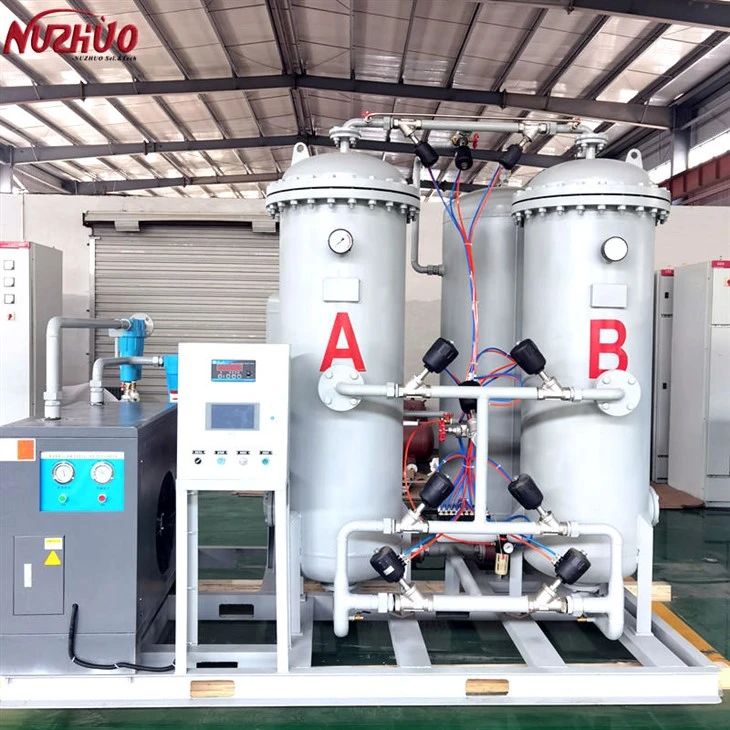

Tour d'adsorption
La tour d'adsorption A&B peut fonctionner alternativement, régénérant l'adsorption, remplissant le tamis moléculaire de sodium pour filtrer les molécules d'oxygène .
6
Analyseur
Surveillance et analyse en temps réel de la pureté d'oxygène et d'azote, indiquant que l'équipement fonctionne normalement et alarmant .
7
Vannes et pipelines
Les vannes de contrôle intelligentes réalisent le fonctionnement automatique de l'équipement, Control PLC, Pipelines Sus304 .
8
Réservoir de tampon à gaz
Stockez de l'oxygène et de l'azote avec une pureté qualifiée, qui peut être directement tuyaux ou utilisés pour la garniture de bouteille .
9
Régulateur de pression
Ajuster et température de la pression de sortie de l'oxygène et de l'azote (3-6 bar) .
10
Filtre à poussière
Retirez la poussière apportée par le tamis moléculaire dans l'oxygène et l'azote
11
Clapet anti-retour
Prévenir le flux arrière de l'oxygène et de l'azote
12
Booster à gaz
Pressuriser l'oxygène et l'azote à la pression de remplissage, généralement 150bar ou 200bar .
13
Collecteur de remplissage
Diviser l'oxygène et l'azote à haute pression dans chaque cylindre à gaz
